運算放大器好壞的判別對相當多的電子維修者有一定的難度，不只文化程度的關系（有許多本科生，不教的話不會，教了也要好久才領會），在此與大家共同探討一下，希望對大家有所幫助。

芯片級維修

理想運算放大器具有“虛短”和“虛斷”的特性，這兩個特性對分析線性運用的運放電路十分有用。為了保證線性運用，運放必須在閉環(負反饋）下工作。如果沒有負反饋，開環放大下的運放成為一個比較器。如果要判斷器件的好壞，先應分清楚器件在電路中是做放大器用還是做比較器用。

芯片級維修

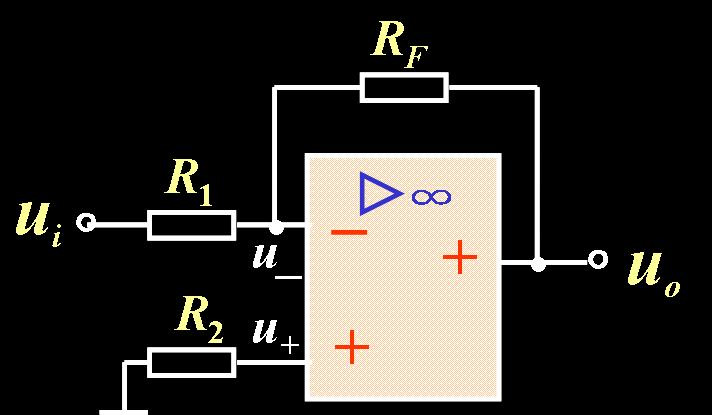

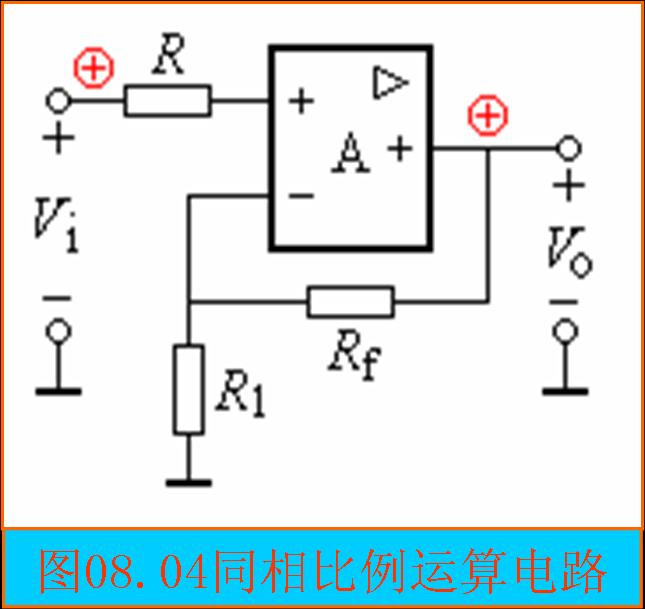

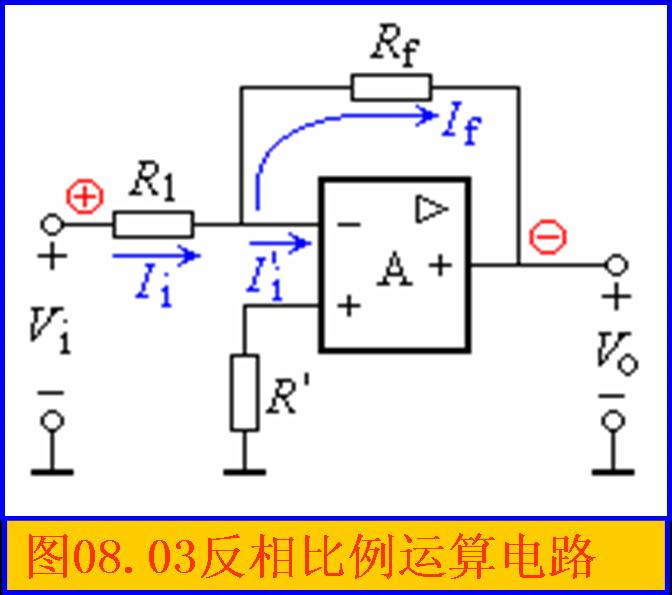

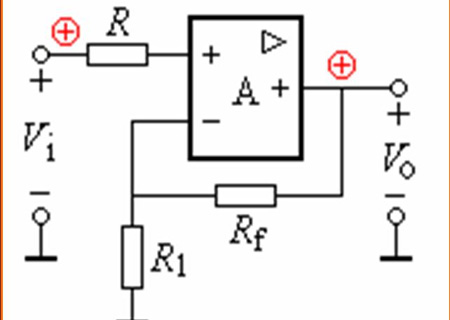

從圖上我們可以看出，不論是何類型的放大器，都有一個反饋電阻Rf,則我們?cè)诰S修時可從電路上檢查這個反饋電阻，用萬用表檢查輸出端和反向輸入端之間的阻值，如果大的離譜，如幾MΩ以上，則我們大概可以肯定器件是做比較器用，如果此阻值較小0Ω至幾十kΩ，則再查查有無電阻接在輸出端和反向輸入端之間，有的話定是做放大器用。

芯片級維修

根據放大器虛短的原理，就是說如果這個運算放大器工作正常的話，其同向輸入端和反向輸入端電壓必然相等，即使有差別也是mv級的，當然在某些高輸入阻抗電路中，萬用表的內阻會對電壓測試有點影響，但一般也不會超過0.2V，如果有0.5V以上的差別，則放大器必壞無疑?。ㄎ沂怯玫腇LUKE179萬用表)

如果器件是做比較器用，則允許同向輸入端和反向輸入端不等，
同向電壓>反向電壓，則輸出電壓接近正的最大值；
同向電壓<反向電壓，則輸出電壓接近0V或負的最大值（視乎雙電源或單電源）。
如果檢測到電壓不符合這個規則，則器件必壞無疑！
